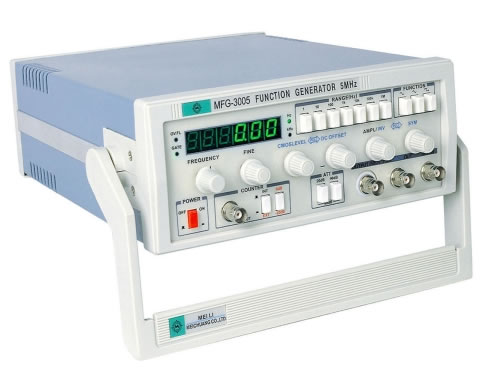

Аналоговый Функциональный Генератор 5 МГц
Описание
Аналоговый функциональный генератор 5 МГц обеспечивает систему электрическим сигналом различных форм в заданных частотных рамках. Аналоговый генератор является функциональным генератором сигналов. Данное оборудование генерирует сигнал заданной амплитуды и частоты.
Преимущества
1. Аналоговый функциональный генератор 5 МГц имеет высокоточную систему вывода сигнала, которая обеспечивает высокую точность сигнала при любой частоте.
2. Функциональный генератор состоит из операционного усилителя и дискретных компонентов. Он отличается простой конструкцией, доступной ценой и высокой надежностью.
3. Внешний корпус данного генератора 5 МГц имеет современный практичный дизайн. Он прост и удобен в управлении.
Параметры
| Модель | MFG-3005, MFG-8205 |
| Частота | 0.1 Гц - 5 МГц |
| Дисплей | 6 d ЖКЛ |
| Выходной сигнал | Синусоидный, треугольный, квадратный, пульс -/+, волна -/+ |
| Выходное сопротивление | 50Ω ± 10% |
| Выходная амплитуда | ≥20Vp-p (открытый контур), ≥10Vp-p (с загрузкой 50Ω ) |
| Сдвиг постоянной составляющей | 0 - ± 10V |
| Симметрия | 90:10 - 10:90 |
| Растущий угол квадрата | <100 нс |
| Синусные характеристики | |
| Искажение | <1% (при 10 Гц-100КГц) |
| Частота | 0.1 Гц - 100 КГц: ± 0.5 дБ 100КГц - 2МГц: ± 1.0 дБ |
| Выходные сигналы от транзисторно-транзисторных логических схем | |
| Уровень | низкий: ≤0.4V высокий: ≥3.5V |
| Время подъема | ≤ 100 нс |
| МОП | |
| Уровень | низкий: ≤0.5V, высокий: 5V - 14V |
| Время подъема | ≤ 100 нс |
| Фильтр, управляемый напряжением | |
| Входное напряжение | -5V - 0V ± 10% |
| Макс. Показатель вольт контроллера | 1000:1 |
| Входной сигнал | DC-1 кГц |
| Частотомер | |
| Измерение | 1 Гц-30 МГц |
| Входное сопротивление | ≥1 MΩ/ 20pF |
| Чувствительность | 100mVrms |
| Макс. вход | 150V (AC+DC) |
| Входное затухание | 20 дБ |
| Точность | < 0.003% ± 1 d |
| Основные | |
| Источник питания | AC 220V ± 10%, 50-60 Гц (110V ± 10% опционально) |
| Операционные характеристики | 0℃ - 40℃/≤90% влажность |
| Размеры | 310(ш) × 100(в) × 260(г) мм |
| Вес | 3.7 кг |
Примечание
1. Обеспечьте подходящее напряжение для генератора произвольного сигнала.
2. Во избежание короткого замыкания, заземлите оборудование.
Уход
1. Держите генератор в хорошо вентилируемом помещении.
2. Запрещено разбрызгивать чистящее средство на поверхность прибора. Очищать ее стоит лишь влажной мягкой тряпкой.

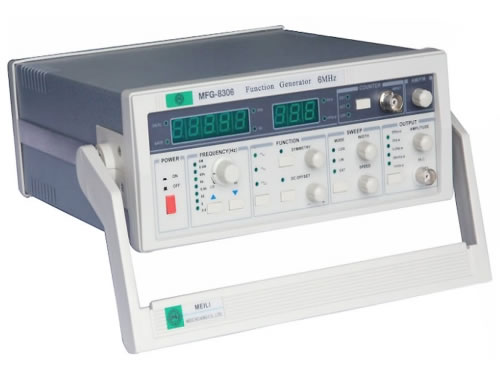

- Аналоговый Функциональный Генератор 6 МГцАналоговый функциональный генератор 6 МГц обеспечивает систему электрическим сигналом различных форм. Он служит в оборудовании исследования, тестирования и ремонта.1. Аналоговый функциональный генератор 6 МГц имеет высокоточную систему вывода сигнала, которая обеспечивает высокую точность сигнала...
