Аналоговый Осциллограф с Полосой Пропускания 20МГц (с частотомером)
Описание

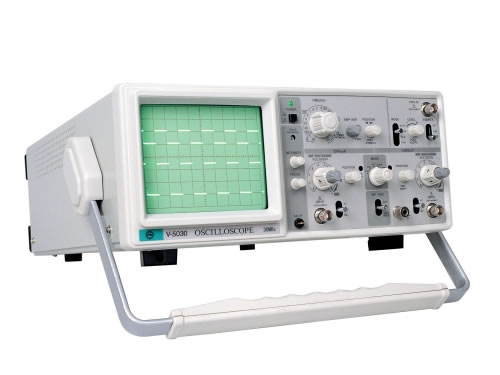

Аналоговый осциллограф служит для отслеживания смены электрического сигнала реального времени. Он использует электронно-лучевую трубку для подачи электронов на экран. Электроны формируют луч при помощи фокусировки. Затем этот луч попадает на экран со специальным флуоресцентным покрытием, что дает свечение. Таким образом, выдается картинка и форма волны сигнала, которая отображает состояние и различные показатели электронного луча. Аналоговый осциллограф с полосой пропускания 20 МГц оснащается частотомером.
Применение
Данный прибор широко применяется в науке, фармакологии, инженерии, телекоммуникации.
Преимущества
1. Простота управления. Весь процесс выполняется на экране лучевой трубки, что обеспечивает скорость обработки данных.
1. Высокое вертикальное разрешение неограниченно.
2. Он имеет быстрое обновление данных, он обрабатывает сотни и тысячи волн в минуту.
3. Аналоговый осциллограф он обеспечивает изображение волны, что позволяет легко отслеживать и регулировать ширину.
Параметры Аналогового Осциллографа с Полосой Пропускания 20 МГц с Частотомером
| ЭЛТ | |||
| Экран | 6" экран с делением: 8×10 делений 1 деление=1 см | ||
| Напряжение | +1.9 кВ | ||
| Фосфор | P31 стандарт | ||
| Фокус | Настройка | ||
| Поворот кривой | Настройка | ||
| Регулировка яркости | да | ||
| Вертикальное направление | |||
| Ширина волны | DC связь контуров | DC - 20 МГц (норм.) DC - 7 МГц (усил.) | |
| AD связь контуров | 10 Гц- 20 МГц (норм.) 10Гц - 7 МГц (усил.) | ||
| Коэффициент отклонения | 5mV/div to 5V/div в 10 шагов 1-2-5 последовательность (X5 увеличение: 1mV/div - 1V/div в 10 шагов) | ||
| Режим отображения | CH1, CH2, ADD, ALT, CHOP | ||
| Точность | нормальная: ±3%, увеличенная: ±5% | ||
| Сопротивление на входе | 1MΩ, 25pF | ||
| Макс. Напряжение входа | 250V (DC+AC макс. показатель) | ||
| CH1 выход | 20mV/div (в 50Ω, 20 Гц - 10 МГц) | ||
| Время повышения | ≤17.2ns | ||
| Преобразование полярности | CH2 только | ||
| Горизонтальное направление | |||
| Временная база | 0.2μs/div - 0.2s/div в 9 шагов 1-2-5 последовательность. | ||
| Точность отслеживания качания частоты | X10 | ||
| Точность | нормальная: ±3%, высокая: ±5% | ||
| X-Y режим | |||
| X-ось | CH1 (ширина волны: DC-500 КГц) | ||
| Y-ось | CH2 | ||
| различие фазы X-Y | 3° или менее (DC-50 КГц) | ||
| Система сигнала запуска | |||
| Режим | NORM, AUTO, TV-V, TV-H | ||
| Источник сигнала запуска | CH1,CH2,VERT, LINE, EXT | ||
| Связь контуров | AC | ||
| Качание | + или - | ||
| Чувствительность и частота | 0.5 div (0.5Vp-p EXT), 10Гц-20 МГц 1.0 div или 1Vp-p, TV | ||
| Частотомер | |||
| Измерение | 0-30 МГц | ||
| Чувствительность | ≤50 мВ | ||
| Калибратор | |||
| Частота | 1КГц ±20% | ||
| Напряжение | 0.5V ±10% | ||
| Источник питания | |||
| Напряжение | 220V/110V ±10% | ||
| Пробка | 0.5A/1A | ||
| Частота | 50-60 Гц | ||
| Физические показатели | |||
| Размеры | 310(ш) × 130(в) × 370(г) мм | ||
| Вес | 9 кг | ||
Примечание
1. Аналоговой осциллятор с полосой пропускания 20 МГц должен оснащаться подходящей линией напряжения.
2. Для избегания короткого замыкания, необходимо заземлять оборудование.
Уход
1. Обеспечивайте хорошую вентиляцию, регулярную чистку и проверку оборудования.
2. Запрещено наносить чистящие средства на сам осциллограф. Следует использовать воду и мягкую тряпку.
