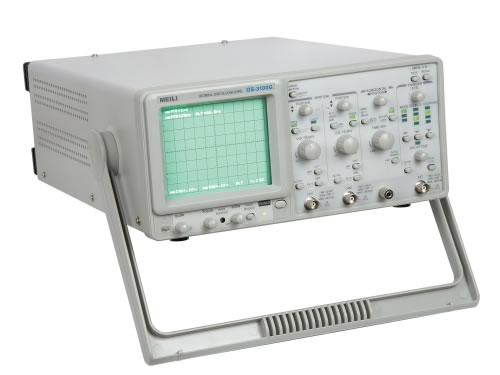

Аналоговый Осциллограф с Полосой Пропускания 100 МГц
Описание
Аналоговый осциллограф с полосой пропускания 100 МГц является оборудованием, широко распространенным в инженерии. Осциллограф используется для отслеживания смены сигнала в режиме реального времени. Изменяемая амплитуда электрического сигнала отображается на экране в виде волн.
Применение
1. Аналоговый осциллограф с полосой пропускания 100 МГц широко применяется в медицине, инженерии, науке и телекоммуникации.
2. Данный прибор подходит для отслеживания электрического сигнала в режиме реального времени. Он подходит для отслеживания напряжения, силы тока, частоты, различия фаз и амплитуды.
Параметры Аналогового Осциллографа с Полосой Пропускания 100 МГц
| ЭЛТ | |||
| Экран | 6" экран с делением: 8×10 делений 1 деление=1 см | ||
| Напряжение | +12 кВ | ||
| Фосфор | P31 стандарт | ||
| Фокус | Настройка | ||
| Поворот кривой | Настройка | ||
| Регулировка яркости | да | ||
| Вертикальное направление | |||
| Ширина волны | DC связь контуров | DC - 100 МГц | |
| AD связь контуров | 10 Гц- 100 МГц | ||
| Коэффициент отклонения | 5mV/div to 5V/div в 10 шагов с 1-2-5 последовательностью | ||
| Режим отображения | CH1, CH2, ADD, ALT, CHOP | ||
| Точность | нормальная: ±3% | ||
| Сопротивление на входе | 1MΩ, 27pF | ||
| Макс. Напряжение входа | 400V (DC+AC макс. показатель) | ||
| CH1 выход | 20mV/div (в 50Ω, 20 Гц - 10 МГц) | ||
| Время повышения | ≤3.5ns | ||
| Преобразование полярности | CH2 только | ||
| Горизонтальное направление | |||
| Временная база А | 0.05μs/div - 0.5s/div в 9 шагов 1-2-5 последовательность. | ||
| Режим вывода | A, ALT, B | ||
| Время удержания | Изменение до 2 х время переключения | ||
| Временная база В (отсрочка) | 0.05μs/div - 50ms/div | ||
| Время отсрочки | 1 мс - 5 сек | ||
| Время задержки при колебании | Менее 1/20000 | ||
| Точность отслеживания качания частоты | X10 | ||
| Точность | нормальная: ±3%, высокая: ±5% | ||
| X-Y режим | |||
| X-ось | CH1, CH2: 2mV/div - 5V/div ±3%, EXT: 0.1V/div ±5% | ||
| Y-ось | CH1, CH2: 2mV/div - 5V/div ±3% | ||
| различие фазы X-Y | 3° или менее (DC-50 КГц) | ||
| Система сигнала запуска | |||
| Режим | NORM, AUTO, TV-V, TV-H | ||
| Источник сигнала запуска | CH1,CH2,VERT, LINE, EXT | ||
| Связь контуров | AC, DC, HF-REJ, LF-REJ | ||
| Качание | + или - | ||
| Чувствительность и частота | 10Гц-20МГц: 0.5 div (0.05Vp-p EXT), 20МГц-100МГц: 1.5div (0.15Vp-p EXT) 1.0 div - 1Vp-p, TV | ||
| Чтение курсора | |||
| Измерение курсора | △V,△T, 1/△T | ||
| Расширение курсора | 1/100div | ||
| Движение курсора | Вертикальное: ±3div, Горизонтальное: ±4div | ||
| Калибратор | |||
| Частота | 1КГц ±20% | ||
| Напряжение | 2V ±10% | ||
| Другие функции | |||
| Сохранение настроек и повтор | 10 комбинаций сохранения данных | ||
| Источник питания | |||
| Напряжение | 220V/110V ±10% | ||
| Пробка | 0.5A/1A | ||
| Частота | 50-60 Гц | ||
| Физические показатели | |||
| Размеры | 310(ш) × 150(в) × 455(г) мм | ||
| Вес | 10 кг | ||
Примечание
1. Аналоговый осциллятор с полосой пропускания 100 МГц должен быть оснащен подходящей линией напряжения.
2. Для избегания короткого замыкания, необходимо заземлять оборудование.
Уход
1. Обеспечивайте хорошую вентиляцию, регулярную чистку и проверку оборудования.
2. Запрещено наносить чистящие средства на сам осциллограф. Следует использовать воду и мягкую тряпку.
